植筋加固技術規范
發布時間：2020-08-06 15:09:08來源：加固公司

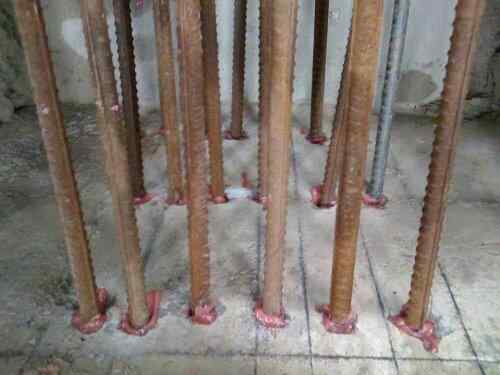

植筋施工工序

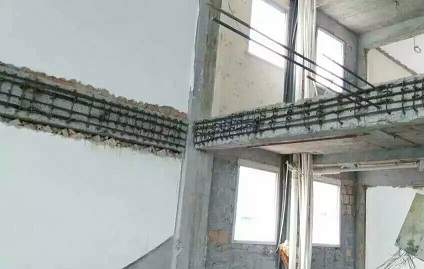

近些年，植筋技術在工業建筑混凝土結構構造工程中廣泛運用(下面的圖為當場植筋工程工程施工相片)，但在工程實踐活動中仍普遍現象某些不統一的作法和不標準的個人行為。植筋工程的施工質量立即危害到全部工程的品質，理應造成工程工作人員的高度重視，非常是一些植筋工程與命運線工程產生立即聯絡，假如植筋全過程處理方式不正確，很有可能為工程留有危害構造安全性的安全隱患。
現行標準我國標準、國家標準、地區技術規范對植筋技術的規定不絕統一，造成 某些工程新項目工作人員對植筋技術的了解和把握不足全方位，非常容易造成 工作上一些非故意不正確。依據GB50367-2013《混凝土結構加固設計規范》的相關內容，對鋼筋混凝土植筋鋼筋搭接長度做以下詳細介紹：
1.1當增加構件為懸挑構造構件時：
其原構件混凝土的強度級別不可小于C25;當增加構件為別的構造構件時，其原構件混凝土的強度級別不可小于C20。
1.2選用植筋鋼筋錨固的鋼筋混凝土：
其長期性應用的工作溫度不可高過60℃；處在獨特自然環境（如高溫、高低溫、物質浸蝕等）的鋼筋混凝土選用植筋技術時，除應按我國現行標準相關規范的要求選用相對的的防護措施外，還應 選用耐環境要素功效的膠黏劑。
1.3當按承受力測算植筋鋼筋搭接長度時：
案例標準：
9度區某新項目框梁，構件及板材混凝土的強度級別C30,保護層厚度25mm，植筋鋼筋規格14mm，間隔70mm，主筋為三級鋼8@100，非濕冷和高溫自然環境。
測算全過程：
1)由15.2.5得知，考慮到構造構件承受力情況對承載能力危害的指數取1.0，混泥土孔邊濕冷危害指數取1.1，應用自然環境的溫度危害指數取1.0，因而，依據式(15.2.5)其鋼筋錨固深層的修正系數為1.1。
2)由15.2.2得知，9度區考慮到植筋偏移延展性規定的修正系數為1.25。
3)由表15.2.3得知，當鋼筋保護層為25mm，主筋為三級鋼8@100，植筋直徑為14mm時，為避免混泥土破裂引入的測算指數為1.0。
4）由表15.2.4得知，當板材混凝土的強度為C30，植筋間隔70mm，植筋直徑14mm時，植筋膠粘接抗拉強度設計方案數值3.7N/mm²。
5）依據式（15.2.3），帶入數值計算方法得到基礎鋼筋錨固深層為273毫米。（三級鋼抗壓強度設計方案值取360N/mm²）。
6）依據式（15.2.2-2），帶入數值計算方法的鋼筋錨固深層設計方案數值376毫米。
1.4當按結構規定植筋時：
該新項目工作狀況下，基礎鋼筋搭接長度為273毫米，植筋鋼筋規格為14mm，按結構規定時受拉鋼筋錨固長短為81.8mm、140Mm和100毫米的很大值，取140Mm。因而該新項目考慮設計方案和工程施工規定的植筋鋼筋搭接長度為376毫米。
綜上所述
文中根據對現行標準我國標準相關植筋技術一部分的要求，并以實例分析明確植筋鋼筋錨固深層的尺寸，以望做到改正植筋工程管理方法中非標準個人行為之目地。
